德国倍加福KCD2-STC-EX1隔离安全栅接线说明

QISON 2021-12-02 16:06:18 安全栅应用 4621 ℃

德国倍加福KCD2-STC-EX1隔离安全栅用于两线制、四线制变送器的模拟量输入信号。

输入、输出、电源三端隔离。

支持有源/无源电流信号或电压信号输出。

一、输入部分:

1、用于两线制智能变送器配电,同事接受带有HART信号的电流信号。叠加在4-20mA电流上的HART通讯允许双向传输。

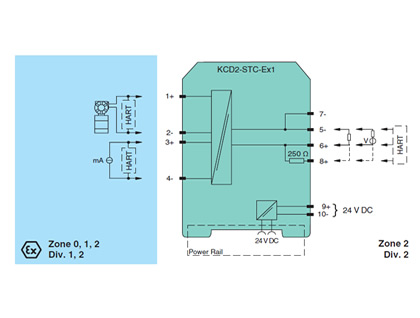

两线制智能变送器信号接1+、2-端子,由1、2端子给现场的变送器供电并接受变送器的4-20mA+HART信号。

2、用于四线制变送器的4-20mA信号或者4-20mA电流源信号,电流源信号接3+、4-端子,接受变送器的4-20mA+HART信号。

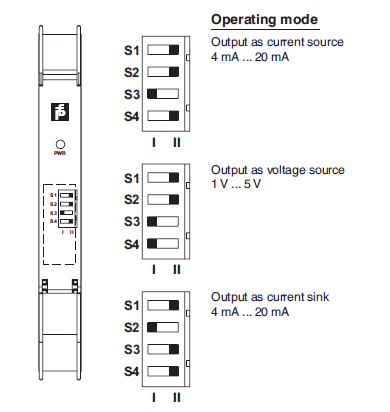

二、输出部分5-、6+,通过拨码开关来设置有源、无源和电压输出:

1、输出部分默认信号是电流源4-20mA输出,系统模块对外不供电的情况下使用。拨码开关S1\S2\S4在“I”,S3默认在“II”;

2、输出为1-5V电压,S1\S2拨码在“II”上,S2\S4拨码在“I”上;

3、输出为无源4-20mA电流,这种情况下一般是系统模块两根线接收信号的同时对外供电了(也就是说,在不加安全栅的情况下,变送器直接接系统模块,变送器正常工作“作为思路,本安仪表不建议使用”)。在正常的本安回路中,现场仪表是有安全栅来给现场仪表配电的,但有些特殊的系统模块默认对外供电,如果不做跳线处理的话,需要在安全栅端屏蔽掉系统模块的24V电压,再由安全栅给现场仪表配电。这时候需要S1\S3\S4拨码拨到“II”上,S2拨码拨到“I”上。参考下图
